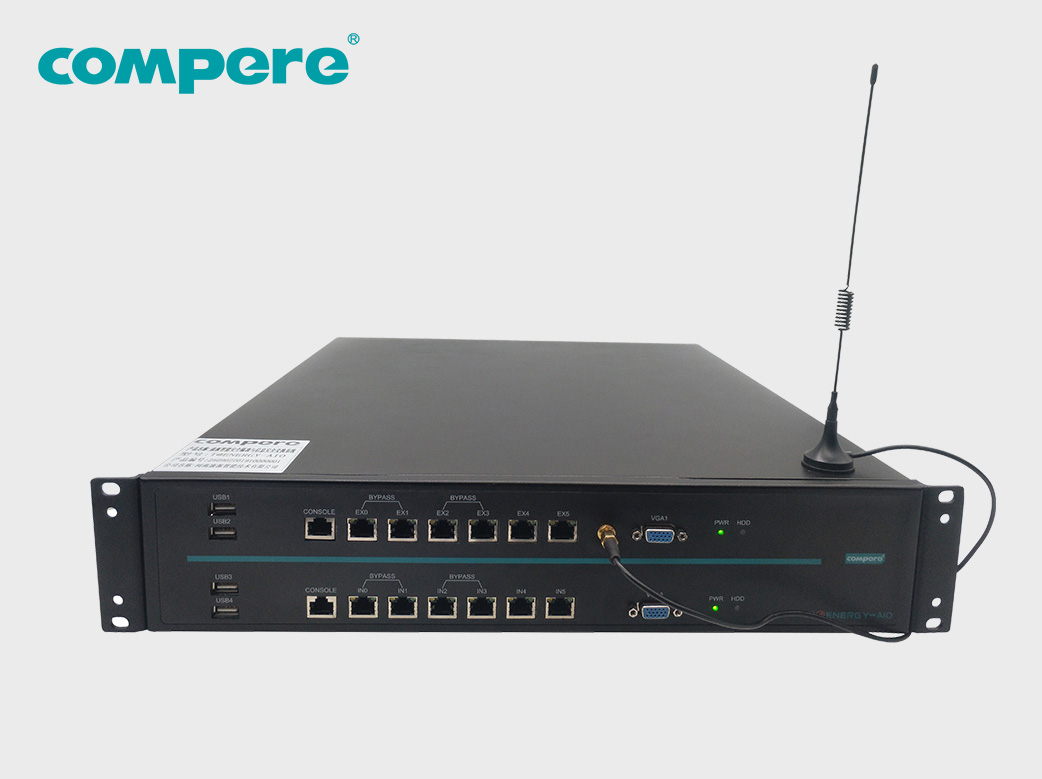

能耗在线监测端设备T@Energy-AIO
康派智能T@Energy-AIO能耗在线监测端设备是一款集软硬件为一体的网络安全隔离与信息交换产品，具有能耗数据在线采集、数据隔离及数据传输功能。
视频展示
产品概述
功能特点
技术参数
接线图
相关下载

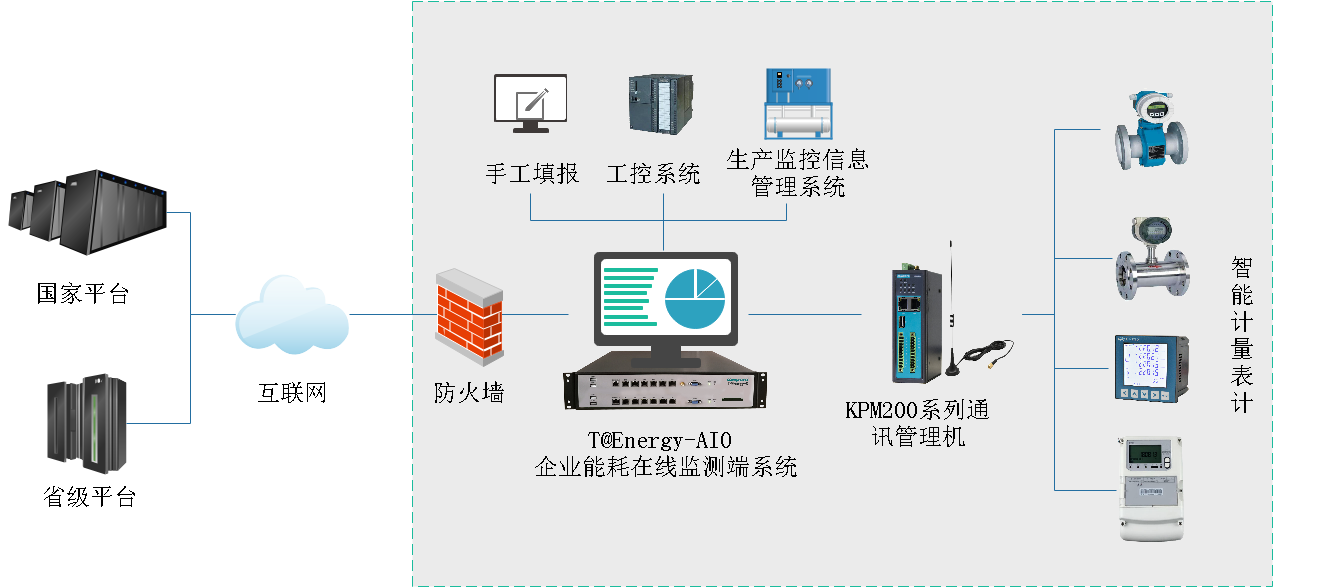

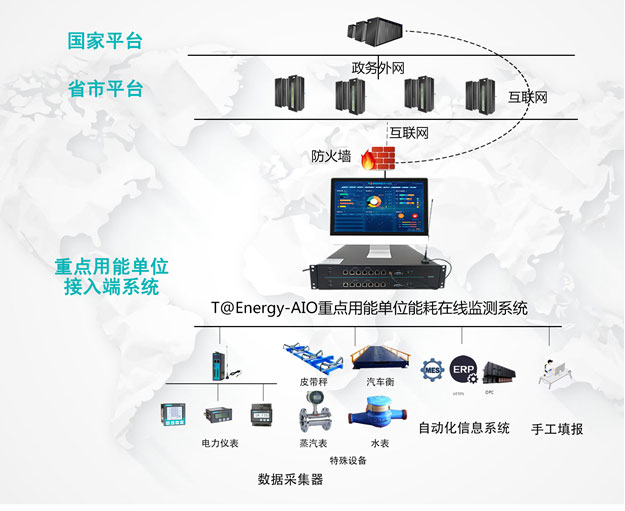

康派智能能耗在线监测端设备是一款集软硬件为一体的网络安全隔离与信息交换产品，具有能耗数据的在线采集、数据隔离及数据传输功能。能耗在线监测端设备通过有线或者无线的传输网络采集到重点用能单位的各种用能数据，同时可对采集到的数据进行汇总、验证、筛选、整理打包后，采用HTTPS将数据上传至系统平台，是设置在重点用能单位的信息节点。
能耗在线监测端设备可以实现数据接入、安全隔离、数据处理存储及上传、运维管理等功能。能耗在线监测端设备支持SQL、OPC、Modbus. DU/T 645、CJ/T1 88协议。
能耗在线监测端设备具有稳定可靠的系统平台：
工业级独立双主板架构；
独立双主机“2+1”架构；
高速背板总线及隔离数据交互设计；
整机通过EMC4级检验认证。
能耗在线监测端设备具有丰富的软件功能：
采集通信协议：支持DL/T 645、Modbus RTU/TCP、CJ/T 188、IEC-104、IEC-103、 Q/GDW 376.1、OPC DA、OPC UA,每个接口独立可配置；
最大可支持计量设备数量：500个（含虚拟仪表）；
配置/维护接口：具有本地接口和远程维护功能；
多数据中心转发。
能耗在线监测端设备具有实用的网络功能：
网络功能：接收命令、上报故障、断点续传；
在线监测：支持实时数据浏览，方便维护调试；
远程管理：远程（局域网/互联网）设备状态监测、配置信息上传、下载。
能耗在线监测端设备应用价值
T@Energy-AlO能耗在线监测端系统在企业的节能减排过程中，能够通过管理节能的模式，提升企业整体的节能意识。T@Energy-AIO能耗在线监测端系统通过直接生成企业能源消耗的节能报表数据，能清晰看到每个部门每台设备的能源消耗情况，便于企业管理层准确的判断产品产量，质量与能源消耗之间的关系变化。企业通过制定能源KP|考核机制，达到企业的节能减排，减少企业能源成本,增加企业的利润。
能耗在线监测端设备按照GB/T20279《信息安全技术网络和终端设备隔离部件安全技术要求》的相关规定，通过第三方认证，同时取得了《公安部技术机信息系统安全产品质量监督检验中心检验报告》和《计算机信息系统安全专用产品销售许可证》。
能耗在线监测端设备功能特点：
1）高可靠性：采用看门狗技术及软件防死机技术，保证系统的稳定；采用双路冗余电源设计，防止电源故障；采用低功耗工业级主板设计，保证主机的稳定运行。
2）高安全性：采用独立“2+1”结构，实现内、外网物理隔离及单向导通，保证内网主机数据的绝对安全；支持“CA认证+VPN专线+HTTPS协议”等多种安全认证方式，保证数据传输的安全性；通过EMC4级认证，获得公安部安全产品销售许可。
3）支持多途径获取数据：支持从现场仪表、第三方自动化系统、手工录入等多种方式获取数据，支持多种数据采集协议（SQL、OPC、Modbus、DL/T645、CJ/T188等）。
4）?？榛杓?，拓展性强：企业可根据实际需要，方便快捷地拓展功能?？?；支持企业后期通过增配监测仪表及相应软件，升级为能耗管理中心。
5）标准化、规范化设计：严格按照《重点用能单位能耗在线监测系统技术规范》（NHJC-X-2018）等国家标准的要求设计，确保项目的实施与验收。
6）运行维护便捷：支持远程安装、卸载、升级等功能。
能耗在线监测端设备技术参数：
|
外网主机 |
技术规格 |
处理器 |
Intel 低功耗四核处理器 |
|
CPU |
2.4G Hz |
|
内存 |
8G DDR3 |
|
存储器 |
120G （满足所有上传数据1年存储量） |
|
以太网口 |
6* RJ45千兆以太网接口 |
|
无线通信 |
可选4G无线通信模组 |
|
外设接口 |
1个VGA接口、2个USB 3.0接口 |
|
RTC时钟电路 |
内部电池供电保持时钟正确运行 |
|
软件特征 |
操作系统 |
Windows或Linux |
|
数据上传协议 |
支持IEC-104、Modbus TCP/IP标准协议
支持IEEE-1888泛在绿色社区控制网络国际标准协议
支持《NHJC-04重点用能单位能耗在线监测系统端设备接口协议规范》 |
|
数据上传周期 |
5到60分钟可设定 |
|
数据库 |
MySQL |
|
实时对时功能 |
接收网络、北斗\GPS授时 |
|
远程管理功能 |
局域网：专用配置工具软件远程管理、数据配置、通信诊断、日志查看等
互联网：基于公有云服务器的WEB服务平台远程管理 |
|
断点续传功能 |
自动检测网络状态，网络中断自动缓存数据并恢复时自动上传离线数据 |
|
内网主机 |
技术规格 |
处理器 |
Intel 低功耗四核处理器 |
|
CPU |
2.4G Hz |
|
内存 |
4G DDR3 |
|
存储器 |
60G |
|
以太网口 |
6 * RJ45千兆以太网接口 |
|
串口 |
4个带光电隔离RS485下行通信口 |
|
外设接口 |
1个VGA接口、2个USB 3.0接口 |
|
前面板指示灯 |
PWR/RUN/HDD 串口 RX/TX |
|
RTC时钟电路 |
内部电池供电保持时钟正确运行 |
|
软件特征 |
操作系统 |
Windows或Linux |
|
数据采集协议 |
支持DL/T 645、Modbus RTU/TCP、CJ/T 188、IEC-104、IEC-103、Q/GDW 376.1每个接口独立可配置 |
|
数据解析处理 |
具有内部数据解析和量程变换等处理功能 |
|
安全交互单元特性 |
状态监视 |
环境参数 |
主机内部温度监视 |
|
运行参数 |
CPU工作温度、使用率；内存使用率；电源供电状态；系统运行状态 |
|
远程管理 |
支持远程启动内外网主机系统、上传主机地址、采集数据项、安装/卸载/升级应用程序、 |
|
电源参数 |
电源输入 |
110/220VAC |
|
冗余供电 |
支持 |
|
电源报警 |
超限/断电语音报警 |
|
典型功耗 |
30W |
|
工作环境 |
工作温度 |
-25~55℃ |
|
工作湿度 |
5~95% 不凝结 |
|
存储温度 |
-40~70℃ |
|
机械特性 |
机械尺寸 |
426(W) * 88(H) * 470(D) mm |
|
安装方式 |
2U 19英寸上架式 |
|
遵循标准 |
GB/T 20279信息安全技术 网络和终端隔离产品安全技术要求 |
|
JCTJ 005-2016 信息安全技术 通用渗透测试检测条件 |
|
GB/T 29871-2013 能源计量仪表通用数据接口技术协议 |
|
GB/T 29872-2013 工业企业能源计量数据集中采集终端通用技术条件 |
|
GB/T 30976.1 工业控制系统信息安全 第1部分 评估规范 |
|
GB/T 30976.2 工业控制系统信息安全 第2部分 验收规范 |
|
电磁兼容性认证 |
GB/T 17626.2-1998《电磁兼容试验和测量技术静电放电抗扰度试验》4级 |
|
GB/T 17626.3-1998《电磁兼容试验和测量技术射频电磁场辐射抗扰度实验》4级 |
|
GB/T 17626.4-1998《电磁兼容试验和测量技术电快速瞬变脉冲群抗扰度试验》4级 |
|
GB/T 17626.5-1998《电磁兼容试验和测量技术浪涌（冲击）抗扰度试验》4级 |
